سوپ فیڈر کا آپریشن مینوئل۔

باب 1 ڈرائیو اور کنٹرول راڈ لاڈلر دستی کے لیے۔

1 ظاہری شکل اور تفصیل

2 مرکزی صفحہ

3 آپریشن موڈ

اوریجن ری ورژن: جوڑ توڑ کرنے والا خود بخود صحیح طریقے سے چل سکتا ہے ، ہر بار پاور آن کرنے کے بعد ، سٹاپ اوریجن ریورژن ایکشن کی حالت میں ہونا چاہیے۔ ری سیٹ ایکشن ڈرائیونگ مینیپولیٹر کے موٹر شافٹ کو اصل پوزیشن پر لوٹاتا ہے۔ سٹاپ کی حالت میں ، کلید اور پھر دبائیں کلید کو ری سیٹ کیا جا سکتا ہے ، موٹر محور واپس اصل پوزیشن پر ، اصل خود کار طریقے سے آپریشن اور دستی آپریشن کے بعد ری سیٹ کیا جا سکتا ہے۔ جب اصلیت واپس آتی ہے تو ، صارف دستی ، خودکار آپریشن اور پیرا میٹر کی ترتیبات نہیں کرسکتا ، ایمرجنسی کی صورت میں اصلی واپسی کو روکنے کے لیے اسٹاپ بٹن دبائیں یا ایمرجنسی اسٹاپ سوئچ دبائیں۔

3.1 دستی آپریشن

دبائیںکلید کے بعد ، دستی تصویر میں داخل ہوتا ہے ، مے کیری آن دستی آپریشن ، آپریشن مینیپولیٹر متعلقہ واحد کارروائی۔

1 ، سرو ماڈل

دبائیںدستی یا خودکار موڈ منتخب کریں۔

دستی موڈ: "بازو آگے" کے بٹن کو دبائیں اور تھامیں ، بازو آگے بڑھانے کے عمل کے لیے روبوٹ بازو (بازو آگے چمچ 90 ڈگری کی افقی پوزیشن میں ہے) ، جب بٹن کی رہائی ہوگی تو روبوٹ رک جائے گا۔ دستی موڈ انجام دینے سے پہلے ہیرا پھیری کو اصل میں واپس آنا چاہئے۔

نوٹ: دستی وضع میں ، ہر محور کا آپریٹنگ اسٹروک پیرامیٹر کی ترتیب سے محدود ہوتا ہے اور کم سے کم اور زیادہ سے زیادہ اقدار کے درمیان چلتا ہے۔

انچنگ موڈ: آپریشن کا موڈ اور آپریشن کا دستی موڈ رہا ہے۔ ہیرا پھیری اصل میں واپس آنے سے پہلے صرف انچ موڈ میں منتقل ہوسکتا ہے۔

نوٹ: محور انچ موڈ کی نقل و حرکت محدود پیرامیٹرز سے محدود نہیں ہے ، تصادم کو روکنے کے لیے جوڑ توڑ کی موجودہ پوزیشن کا مشاہدہ کرنے پر توجہ دیں۔

2 ، آپریٹنگ موڈ

دبائیںدستی کنٹرولر یا آپریشن باکس منتخب کریں۔

1. دستی کنٹرول: دستی کنٹرول دستی کنٹرول کے ذریعے (جب کھلاڑی کنٹرول کرتا ہے ، بیرونی آپریٹنگ باکس غلط ہے)

2. آپریشن باکس: آپریشن باکس کے ذریعے دستی آپریشن (جب آپریشن باکس کا انتخاب کرتے ہو ، دستی کنٹرولر غلط ہے) کوئی بیرونی آپریشن باکس نہیں ہے

3. سوپ کی حد لینے کے لیے چمچ: ایک یونٹ کے طور پر ، سوپ کو زیادہ سے زیادہ سیٹ کرنے کی پوزیشن لینے کے لیے روبوٹ کے ہاتھ کی نگرانی کرنا۔

4. تانگ بازو فارورڈ پوزیشن: مانیپولیٹر کی نگرانی دستی تانگ بازو سب سے بڑی سیٹ پوزیشن ، ایم ایم کو یونٹ کے طور پر آگے بڑھاتا ہے۔

5. دستی رفتار: مانیپولیٹر کی دستی ترتیب کی رفتار کو مانیٹر کریں۔

6. انچ میں رفتار: ہاتھ کی ترتیب کی رفتار کو انچ میں مانیٹر کریں۔

7. کرنٹ ایکشن: ہاتھ/انچ کی کارروائی کی نگرانی کریں جو روبوٹ اس وقت انجام دے رہا ہے۔

3.2 دستی کلید

آرم فارورڈ کی: کلید دبائیں اور تھامیں ، بازو بازو بازو بازو بازو آگے کی کارروائی ، روکنے کے لیے چابی جاری کریں۔

بازو کی چابی: چابی کو دبائیں اور تھامیں ، بازو بازو بازو بازو بازو پیچھے کی کارروائی ، روکنے کے لیے چابی جاری کریں۔

سوپ کی چابی لیں: چابی کو دبائیں اور تھامیں ، عمل کرنے کے لیے سوپ چمچ ، روکنے کے لیے چابی جاری کریں۔

سوپ کی کو شامل کریں: نوٹ سوپ ایکشن کرنے کے لیے چابی ، چمچ کو دبائیں اور تھامیں ، روکنے کے لیے چابی جاری کریں۔

سوپ انکریسنگ کی: خودکار آپریشن ، ٹینگ زینگ کی کو دبائیں سوپ کی مقدار بڑھانے کے لیے ٹھیک کیا جا سکتا ہے۔

سوپ کم کرنے کی چابی: خودکار آپریشن ، سوپ کی کمی کو دبائیں سوپ کی مقدار کو کم کرنے کے لیے ٹھیک کیا جا سکتا ہے۔

آن/آف کی: پیرامیٹرز داخل کرتے وقت آپ مثبت اور منفی اقدار کے درمیان تبدیل ہو سکتے ہیں۔ تمام پیرامیٹرز بطور ڈیفالٹ مثبت ہیں۔ منفی اقدار درج کرنے کے لیے آن/آف کلید دبائیں۔

پیرامیٹر کلید: سٹاپ/دستی حالت میں ، دستی پیرامیٹر ایڈجسٹمنٹ اسکرین میں داخل ہونے کے لیے پیرامیٹر کلید دبائیں ، اسکرین مندرجہ ذیل دکھاتی ہے:

1) چمچ لے سوپ کی حد: دستی حالت چمچ کی زیادہ سے زیادہ قیمت چلا سکتی ہے ، کرسر اس پوزیشن میں منتقل ہونے سے سیٹ ویلیو بدل سکتی ہے۔

2) آرم فارورڈ پوزیشن: زیادہ سے زیادہ ویلیو جس پر بازو کو دستی طور پر چلایا جا سکتا ہے۔ ترتیب کی قیمت کو تبدیل کرنے کے لیے کرسر کو اس پوزیشن پر منتقل کریں۔

3) ریزرو پیرامیٹر 1: ابھی تک استعمال کے لیے کھلا نہیں ہے۔

4) ریزرو پیرامیٹر 2: ابھی تک استعمال کے لیے کھلا نہیں ہے۔

5) انچنگ سپیڈ: دستی رفتار کو انچنگ موڈ میں سیٹ کریں۔ ترتیب کی قیمت کو تبدیل کرنے کے لیے کرسر کو اس پوزیشن پر منتقل کریں۔

6) عالمی رفتار: ایک امدادی موٹر کی عالمی رفتار in

7) مثال کے طور پر: عالمی رفتار کی ترتیب 80٪ ، سوپ بازو کی آگے کی رفتار کی ترتیب 50٪ ، پھر اصل سوپ بازو کی آگے کی رفتار 80٪ * 50٪=40٪ ہے

8) نکالنے کی رفتار: اصل موٹر پر موٹر شافٹ کی رفتار۔

9) اسکرین آف ٹائم: وہ وقت جب اسکرین روشن ہوتی ہے جب ہینڈ کنٹرولر کو کچھ نہیں کیا جاتا ہے۔

3.3 آٹو آپریشن

دبائیںآٹو پر جائیں پھر دبائیں۔آٹو موونگ ماڈل میں تبدیل کریں۔

1. پہلے نوڈل سوپ بار کی پتہ لگائی ہوئی پوزیشن پر دستی طور پر ایلومینیم کو ٹچ کریں ، ایلومینیم سوپ پری ہیٹنگ میں چمچ ڈپ کریں ، یا سوپ لیں ، سوپ ، تین بار سے کم نہیں ، سوئچ کی تحویل کو "خودکار" اسٹارٹ ایکشن پر لے جائیں۔

2. جب اندرونی ٹائمر ختم ہوجائے تو ، چمچ ڈراپنگ پوزیشن پر اٹھ جائے گا اور بہت زیادہ ایلومینیم مواد کو بھٹی میں چھوڑ دے گا۔

3. جب 3 چمچوں کا ٹائمر ختم ہوجائے تو چمچ اپنی افقی پوزیشن پر واپس آجائے گا۔

4. چار بازو آگے ، تیز اور کم رفتار خودکار سوئچ۔

5. بازو آگے کی حد تک بڑھتا ہے اور رک جاتا ہے ، جبکہ چمچ انجکشن کی پوزیشن میں ہوتا ہے ، غیر معمولی پسماندہ ٹائمر 16 سیکنڈ گننا شروع کر دیتا ہے ، ٹائمر ختم ہونے سے پہلے ، جب ڈائی کاسٹنگ مشین کے بعد انجکشن انسٹرکشن سگنل ہوتا ہے بند ہوتا ہے ، یہ انفیوژن میں جاتا ہے۔

6. نوٹ کریں تانگ کی حد ، انجکشن میں تاخیر کے ٹائمر نے گنتی شروع کی ، ڈائی کاسٹنگ مشین سگنل پر ختم ہونے کے وقت میں ، اور گنتی میں ، وقت ختم ہو گیا ، اسی وقت بازو بیک ایکشن میں داخل ہو جائے گا۔

7. پیچھے بازو پیچھے پیچھے کم رفتار کی حد جو چولہے پر اسٹینڈ بائی پوزیشن ہے ، نوڈل سوپ کا پتہ لگانے کی پوزیشن پر ترچھی حالت کی پیمائش میں چمچ ، رک جائے گا ، سوپ کا وقت شروع ہوا۔

8. ایک (1-7) لوپ میں کام کرتا ہے۔ تاہم ، میں (4) جیسے غیر معمولی بیک ٹائمر ٹائمر ختم ہوا ، ڈائی کاسٹنگ مشین موصول نہیں ہوئی ، سگنل ختم کیا جب انجکشن سوپ سگنل ، چمچ بازو خود بخود سوپ نوڈل کا پتہ لگانے کی پوزیشن پر واپس آجائے گا ، (2) سائیکل ایکشن سے۔

9. سوپ مشین کو پوزیشننگ فنکشن کے بعد: جب سوپ مشین پوزیشننگ کے بعد منتخب کی جاتی ہے ، سوپ مشین کو مرحلہ (3) کی تکمیل کے بعد ، فرنس میں رک جائے گی ، کھڑے رہیں گے ، ٹائمر نے ٹائمنگ شروع کی ہے ، فارورڈ موصول ہونے تک اسٹارٹ سگنل (ڈیفالٹ ڈائی کاسٹنگ مشین اوپن موڈ لیمٹ آؤٹ سگنل ہے) ، مرحلہ انجام دینا جاری رکھیں (4) اگر ٹائمنگ مکمل ہونے پر اسٹارٹ سگنل موصول نہیں ہوتا ہے تو ، سوپ مشین بازو کو خود بخود سوپ نوڈلز میں واپس کرنے کے لیے دیں ، پوزیشن کا پتہ لگایا جاتا ہے اور اس پر عمل کیا جاتا ہے (2) لوپ۔

باب 2 فنکشن کی ترتیب

1 خاص خصوصیات

اسٹاپ اسکرین کے نیچے ، دبائیں۔password ابھی پاس ورڈ اسکرین تک رسائی

1.1 پاس ورڈ 2010

"2010" درج کریں اور دبائیں۔， یہ ہے کہ اسپیشل فنکشن 1 اسکرین ، کل دو سیٹنگ اسکرین میں داخل ہونا ، آپ سیٹنگز میں جانے کے لیے اوپر اور نیچے کرسر کیز کو دبائیں ، پیرامیٹرز کو تبدیل کریں ، پھر دبائیںvalue سیٹ ویلیو کو تبدیل کیا جا سکتا ہے۔

1. سسٹم کی زبان: چینی اور انگریزی ڈسپلے منتخب کرنے کے لیے ان پٹ کلید دبائیں۔

2. ٹینگ آرم اسٹینڈ بائی موڈ: اسٹینڈ بائی/اسٹینڈ بائی کے بعد ، آپ سوئچ کرنے کے لیے "ان پٹ" بٹن دبائیں۔

فرنٹ اسٹینڈ بائی: خودکار آپریشن کے تحت ، بازو ڈالنے والی پوزیشن کی طرف بڑھتا ہے ، کلیمپنگ سگنل کا انتظار کرتا ہے اور ڈالنے کے سگنل کی اجازت دیتا ہے ، دو سگنل بیک وقت ڈالنے کے بعد کے سگنل کو پورا کرتے ہیں۔ اگر کسی سگنل کا انتظار نہ کیا گیا ہو (واپس جانے کا غیر معمولی وقت) ، تانگ بازو دوبارہ سوپ لیں ، دوبارہ سوپ لیں! 5 بار دہرائیں ، کوئی سگنل نہیں ، اصل میں رکیں۔ اگر اس مقام پر کلیمپنگ سگنل اور اجازت دینے والا سگنل موجود ہے تو ، اصل جگہ پر رکیں اور سوپ دوبارہ لینے تک انتظار کریں۔

اسٹینڈ بائی کے بعد: چلنے والی حالت میں ، بازو سوپ لیتا ہے اور اصل میں انتظار کرتا ہے ، جب سسٹم پتہ لگاتا ہے (سڑنا کھولنے کی حد ٹوٹ جاتی ہے) ، بازو سوپ ڈالنے کی پوزیشن کی طرف بڑھتا ہے (ڈالنے کے سگنل کے انتظار میں ) ، دوبارہ سوپ لیں ، اصل میں نہ رکیں اور انتظار کریں۔

3. چمچ انتظار کی پوزیشن: نارمل/سیٹ ، انٹر> دبائیں سوئچ کرنے کی کلید

عام: چمچ کی افقی حالت کھڑی ہوتی ہے ، اجازت کے سگنل ڈالنے اور کلپنگ لیمیٹ سگنل کا انتظار کرتی ہے۔

سیٹنگ: چمچ سیٹنگ سٹیٹ کے مطابق اسٹینڈ بائی پر لگایا جاتا ہے ، اجازت دینے والے سگنل اور کلیمپنگ لیمٹ سگنل کا انتظار کرتے ہیں۔

4. چمچ بیک موڈ: افقی/غیر افقی ، آپ انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

افقی: چمچ افقی پوزیشن میں ہونا ضروری ہے جب بازو گر جائے ، ورنہ یہ پولیس کو کال کرے گا۔

غیر سطح: جب بازو واپس ، چمچ کی حالت کو محدود نہ کریں۔

5. بٹن کی آواز: آن/آف ، آپ انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

کھولیں: چابی دبانے پر ایک کلیدی آواز آتی ہے۔

آف: کلید دبانے پر کوئی کلیدی آواز نہیں۔

6. خودکار اسٹارٹ موڈ: ایک کلک اسٹارٹ/نوڈل ٹیسٹ ، آپ انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

ایک بٹن اسٹارٹ: سوپ مشین کی خودکار حالت کو منتخب کرنے کے لیے ، آپ کو خود بخود چلانے کے لیے ون بٹن اسٹارٹ بٹن دبانا ہوگا۔

سوپ نوڈل ٹیسٹنگ: سوپ آرم خود کار طریقے سے چلنے کے لیے سوپ نوڈل ٹیسٹنگ پوزیشن پر آنا چاہیے جب سوپ مشین خودکار حالت میں ہو۔

7. مار ڈالو سوپ کا انتخاب: عمودی/غیر عمودی ، آپ انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

عمودی: سوپ کا چمچ لیتے وقت پہلے عمودی پوزیشن (180 ڈگری) پر دوڑیں ، اور پھر سوپ سیٹ اینگل کی مقدار لیں۔

غیر عمودی: جب سوپ چمچ براہ راست کسی زاویہ پر سیٹ سوپ کی مقدار لینے کے لیے دوڑتا ہے۔

8. ٹینگ آرم ڈراپ سیٹنگ: نارمل/لیول ، انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

عام: سوپ بازو نیچے ، سیٹ زاویہ میں چمچ سوپ کی مقدار لینے کے لیے۔

سطح: بازو گرتے ہی چمچ برابر رہتا ہے۔

9. فور سٹیشن سوپ لیں: استعمال کریں/استعمال نہ کریں ، انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

استعمال کریں: چار سٹیشن سگنل کے مطابق متعلقہ چار قسم کے سوپ کی مقدار لینے کے لیے (یہ فنکشن غیر معیاری سے سوپ مشین کے لیے استعمال ہوتا ہے)

استعمال نہ کریں: معیاری فیڈ مشین منطق۔

10. انجکشن محدود نوٹ سوپ: استعمال کریں/استعمال نہ کریں ، آپ سوئچ کرنے کے لیے "ان پٹ" بٹن دبائیں۔

استعمال کریں: خودکار آپریشن تانگ بازو آگے کا پتہ لگانے X25 اخراج کی حد چاہے کوئی سگنل ہو ، سگنل آگے ہے ، کوئی سگنل انتظار نہیں کر رہا ہے۔

استعمال نہیں کیا گیا: آٹو چلانے کے وقت X25 اخراج کی حد کا پتہ نہیں چلتا ہے۔ مار ڈالو۔ سوپ چولہا کور کنٹرول: استعمال کریں/استعمال نہ کریں ، آپ انٹر> دبائیں۔ سوئچ کرنے کی کلید۔

استعمال کریں: جب سوپ کا بازو اترتا ہے تو سوپ کے چولہے کا ڑککن کھلا ہوتا ہے۔

استعمال نہ کریں: جانچ نہ کریں کہ سوپ کا چولہا کھلتا ہے جب سوپ بازو اترتا ہے۔

1.2 پاس ورڈ 2011

دبائیں， یہ ہے کہ اسپیشل فنکشن 2 اسکرین ، کل تین سیٹنگ اسکرین میں داخل ہونا ، آپ سیٹنگز میں جانے کے لیے اوپر اور نیچے کرسر کیز کو دبائیں ، پیرامیٹرز کو تبدیل کریں ، پھر دبائیںvalue سیٹ ویلیو کو تبدیل کیا جا سکتا ہے۔

1۔ چمچ ڈراپ ٹائم: "بازو اٹھنے کا وقت" پہنچ گیا ، بازو آگے بڑھو ، چمچ حرکت نہیں کرتا ، اضافی سوپ ، چمچ ، اس ترتیب سے وقت کو روک دے گا۔

2. چمچ بھرنے کا وقت: چمچ بھرنے کے آغاز اور چمچ بھرنے کے اختتام کے درمیان کا وقت۔

3. انجکشن میں تاخیر کا وقت: ڈائی کاسٹنگ مشین میں ہیرا پھیری کا آؤٹ پٹ انجیکشن سگنل تاخیر کے وقت کی اجازت دیتا ہے۔

4. سوپ بازو کے چولہے پر اسٹینڈ بائی ٹائم: جب سوپ مشین خود بخود سوپ سے بھر جائے تو بازو چولہے کے اوپر واپس آ جاتا ہے اور وقت کے آنے کا انتظار کرتا ہے ، بازو اگلے چکر کے لیے سوپ نوڈل کی طرف پیچھے ہٹ جاتا ہے۔

5. چمچ سوپ کی پیمائش کا وقت لیتا ہے: ایلومینیم سوپ میں رہنے کا وقت ہے ، ایلومینیم سوپ سے بھرے چمچ کا انتظار ہے۔

6. بازو کا عروج کا وقت: نوڈل ٹیسٹ سے اسٹاک کی سطح تک اٹھنے والے بازو کا وقت۔ مار ڈالو۔ غیر معمولی بیک ٹائم: تانگ بازو سوپ کے مقام پر آگے سوپ انسٹرکشن ٹائمنگ ٹائم کا انتظار کرنے کے لیے ، اس وقت اگر کوئی ہدایات نہیں ہیں ، تانگ بازو سوپ کے چولہے پر واپس آجائے گی۔

8. ٹانگ آرم فارورڈ پوزیشن: خودکار آپریشن کے دوران ٹانگ آرم فارورڈ پوزیشن کے اختتام پر پوزیشن۔

9. ٹانگ آرم فارورڈ ہائی سپیڈ پوزیشن: تانگ آرم فارورڈ اینڈ پوزیشن اور تانگ آرم فارورڈ ہائی سپیڈ اینڈ پوزیشن کے درمیان فرق۔ ٹام آرم کم رفتار کی حد۔

10. چمچ بھرنے کی پوزیشن کے انتظار میں: بازو آگے کی پوزیشن تک پہنچنے کے لیے ہدایات کا چمچ بھرنے کا انتظار کر رہا ہے۔ یہ پیرامیٹر صرف اس صورت میں درست ہے جب چمچ کے انتظار کی پوزیشن کا انتخاب Kill سیٹ ہو۔ چمچ ہائی سپیڈ اینڈ پوزیشن: ہائی سپیڈ سوپ اینڈ پوزیشن ، سسٹم ڈیفالٹ کم سپیڈ کے بعد یہ پوزیشن۔

12. تانگ آرم فارورڈ سپیڈ: ٹینگ آرم فارورڈ سپیڈ کی ویلیو سیٹ کریں۔

13. تانگ بازو پیچھے کی رفتار: تانگ بازو کی رفتار کی ترتیب کی قیمت۔

14. تانگ بازو کم رفتار: تانگ بازو کم رفتار ترتیب۔

15. آرم ڈراپ اسپیڈ: وہ رفتار جس پر بازو کم رفتار کی حد اور نوڈل ٹیسٹ کے درمیان پیچھے ہٹ جاتا ہے۔

16. سوپ لینے کی رفتار: جس رفتار سے چمچ سوپ لیتے وقت اپنی سطح پر واپس آجاتا ہے۔

17. سوپ چمچ تیز رفتار: سب سے زیادہ رفتار جس پر سوپ کا چمچ چل سکتا ہے۔

18. سوپ چمچ کم رفتار: کم از کم رفتار جس پر سوپ کا چمچہ چل سکتا ہے۔ مار ڈالو۔ آرم ڈراپ کی حد: آخری نوڈل ڈراپ سے زیادہ سے زیادہ اجازت شدہ ڈراپ۔

20۔ چمچ لیول: ٹیبل اسپون لیول سیٹنگ۔

21. زیادہ سے زیادہ زاویہ جس پر ایک چمچ لیا جا سکتا ہے۔

22. سوپ پوزیشن لیں۔

1: چمچ سوپ اور مائع سطح زاویہ لیں 1۔

2: چمچ کا زاویہ جس سے سوپ لیا جاتا ہے۔2. (صرف مؤثر جب فور سٹیشن فنکشن کا استعمال کرتے ہوئے)

3: چمچ کا زاویہ سوپ کی سطح پر۔ (صرف اس وقت موثر جب فور سٹیشن فنکشن استعمال کریں)

4: چمچ کا وہ زاویہ جس سے سوپ لیا جاتا ہے 4۔

1.3 پاس ورڈ 2012

پاس ورڈ "2012" درج کریں اور دبائیں۔， یہ ہے کہ اسپیشل فنکشن 3 اسکرین ، کل دو سیٹنگز اسکرین میں داخل ہونا ، آپ ترتیبات میں جانے کے لیے اوپری اور نچلے کرسر کیز کو دبائیں ، پیرامیٹرز کو تبدیل کریں ، پھر دبائیںvalue سیٹ ویلیو کو تبدیل کیا جا سکتا ہے۔

1 چمچ شافٹ کا انتخاب: ہر امدادی شافٹ کو نیومیٹک شافٹ یا سرو شافٹ پر سیٹ کیا جاسکتا ہے۔

2. شافٹ رواداری: بھیجنے والی نبض اور فیڈ بیک پلس کے درمیان فرق ، ڈگریوں میں۔ اس فرق سے آگے ، "فیڈ بیک پلس ، پلس انحراف بہت بڑا ہے" الارم ہوگا۔

3. چمچ محور کی کم سے کم نقل و حرکت: محور کم از کم فاصلہ منتقل کر سکتا ہے۔

4. زیادہ سے زیادہ محور کی نقل و حرکت: محور زیادہ سے زیادہ فاصلہ طے کر سکتا ہے۔

5. چمچ شافٹ کی ہر گردش کا فاصلہ: سرو شافٹ موٹر کی ہر گردش کا فاصلہ طے کریں۔ -LSB- انتباہ: یہ ترمیم مشین کی خرابی کا سبب بن سکتی ہے]

6. چمچ محور ایکسلریشن ٹائم: چمچ محور ایکسلریشن ٹائم مقرر کریں۔ مار ڈالو۔ چمچ شافٹ کی زیادہ سے زیادہ رفتار: چمچ شافٹ کی زیادہ سے زیادہ رفتار مقرر کریں۔

8. چمچ شافٹ میں کمی کا وقت: چمچ شافٹ میں کمی کا وقت مقرر کریں۔

1 ٹانگ بازو شافٹ کا انتخاب: ہر امدادی شافٹ کو نیومیٹک شافٹ یا سرو شافٹ پر سیٹ کیا جاسکتا ہے۔

2. بازو محور رواداری: بھیجنے والی نبض اور آراء نبض کے درمیان فرق ، ملی میٹر میں۔ اس فرق سے آگے ، "فیڈ بیک پلس ، پلس انحراف بہت بڑا ہے" الارم ہوگا۔

3. سوپ بازو محور کی کم سے کم نقل و حرکت: کم سے کم فاصلہ جس سے محور کو منتقل کیا جا سکتا ہے۔

4. بازو کے محور کی زیادہ سے زیادہ نقل و حرکت: محور زیادہ سے زیادہ فاصلہ منتقل کر سکتا ہے۔

5. فاصلے فی گردش: ہر امدادی شافٹ موٹر کی فی گردش کا فاصلہ طے کریں۔ -LSB- انتباہ: یہ ترمیم مشین کی خرابی کا سبب بن سکتی ہے]

6. سوپ آرم ایکسس ایکسلریشن ٹائم: سوپ آرم ایکسس ایکسلریشن ٹائم سیٹ کریں۔

7. مار ڈالو سوپ آرم شافٹ کی زیادہ سے زیادہ رفتار: سوپ آرم شافٹ کی زیادہ سے زیادہ آپریٹنگ سپیڈ مقرر کریں۔

8. سوپ آرم شافٹ ڈیلیریشن ٹائم: سوپ آرم شافٹ ڈیلیریشن ٹائم سیٹ کریں۔

باب 3 چلانے کی معلومات۔

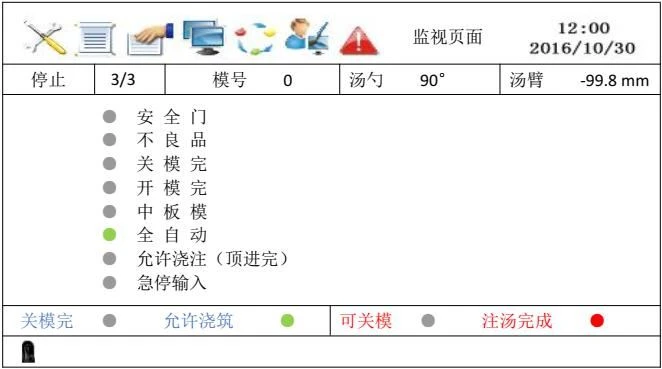

1 I/O مانیٹرنگ

ایک بار دبائیں۔， یعنی ان پٹ سگنل مانیٹرنگ اسکرین میں داخل ہونا ، اوپر اور نیچے کی چابیاں دبائیں مانیٹرنگ اسکرین سے پہلے اور بعد میں سوئچ کر سکتے ہیں۔

دو بار دبائیں۔یعنی آؤٹ پٹ مانیٹرنگ اسکرین میں داخل ہونا ، مانیٹرنگ اسکرین کو سوئچ کرنے کے لیے اوپر اور نچلی چابیاں دبائیں۔

3 بار دبائیں۔یہ سرو مانیٹرنگ پیج ، سرو موٹر اسٹیٹ مانیٹرنگ ، ریئل ٹائم مانیٹرنگ اسپیڈ ، کرنٹ ، وولٹیج ، ٹمپریچر اور دیگر ڈیٹا کے لیے یہ پیج داخل کرنا ہے۔ مانیٹر اسکرین کو سوئچ کرنے کے لیے اوپر اور نیچے کی چابیاں دبائیں۔

2 الارم کوڈ

دبائیںایک بار ， یعنی الارم ریکارڈنگ اسکرین میں داخل ہونا ، اسکرین آخری 15 الارم کی معلومات کو ریکارڈ کر سکتی ہے۔ مانیٹر اسکرین کو سوئچ کرنے کے لیے اوپر اور نیچے کی چابیاں دبائیں۔

ایک بار اور دبائیں۔خودکار سائیکل ٹائم ریکارڈنگ اسکرین میں داخل ہو سکتا ہے ، یہ سکرین حالیہ 5 موڈ سائیکل ٹائم ریکارڈ کر سکتی ہے۔

باب 4 پروگرام اپ ڈیٹ۔

1 دستی پروگرام اپ ڈیٹ۔

USB اسٹک کو کنٹرول کے دائیں ہاتھ کی USB پورٹ میں پلگ کریں ، ایمرجنسی اسٹاپ بٹن دبائیں ، پاور آف اور ری سٹارٹ کریں ، ہوم پیج پر جائیں ، پھر ورژن نمبر درست ہونے کے لیے 2014 کے پاس ورڈ پیج پر جائیں (آپ ہوم پیج میں داخل ہونے سے پہلے USB اسٹک نہیں نکال سکتا)۔

2 ماسٹر پروگرام اپ ڈیٹ

تھمب ڈرائیو داخل کریں ، کلک کریں۔پروگرام کے صفحے کی کلید ، اپ گریڈ کرنے کے لیے ان اقدامات پر عمل کریں۔

(1) ریفریش کریں: دائیں طرف کے "ریفریش" بٹن پر کلک کریں ، اگر کوئی USB فلیش ڈرائیو نہیں ملتی ہے ، لائٹ کا بائیں جانب ابھی بھی گرے ہے۔ USB ڈرائیو کا پتہ چلا ، روشنی کا بائیں جانب سبز ہے ، اور پھر اپ ڈیٹ بٹن پر کلک کریں۔

(2) اپ ڈیٹ: اگر بائیں روشنی سبز سے سرخ ہوجاتی ہے تو ، میزبان پر چلنے والی روشنی تیز رفتار سے چمکتی ہے اور سسٹم اپ ڈیٹس کا فیصد جو حرکت میں آتا ہے۔ اگر فیصد 100 to میں تبدیل ہوجاتا ہے تو ، پروگرام کو اپ ڈیٹ کیا جاتا ہے اور اسکرین کے نیچے ایک اشارہ ظاہر ہوتا ہے (اپ ڈیٹ مکمل!)

(3) پاپ اپ: پھر پاپ اپ بٹن پر کلک کریں ، پاپ اپ میں یو ڈسک ڈالی گئی ہے ، بائیں روشنی سرخ سے سرمئی۔ اس مقام پر آپ یو ڈسک کو نکال سکتے ہیں ، میزبان اپ ڈیٹ کا اختتام۔

* نوٹ: 1. میزبان پروگرام اپ ڈیٹ کا وقت تقریبا 2 2 منٹ ہے۔

2. ایک بار جب آپ پاپ اپ بٹن کو دبائیں یا USB اسٹک کو ان پلگ کریں ، آپ کو پتہ لگانے والی USB اسٹک کو ریفریش کرنے کے لیے سسٹم کو دوبارہ شروع کرنا ہوگا۔

باب 5 I/O ڈرائیو کنٹرول انٹیگریٹڈ فیڈنگ مشین کا سرکٹ ڈایاگرام

1 معیاری I/O تعریفیں
